技術標題：[機械創意拼裝綜合實驗臺,機械創意搭接實驗臺]
機械創意拼裝綜合實驗臺,機械創意搭接實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下機械創意拼裝綜合實驗臺,機械創意搭接實驗臺。這樣能對用戶選型有非常大的幫助。
機械創意拼裝綜合實驗臺,機械創意搭接實驗臺

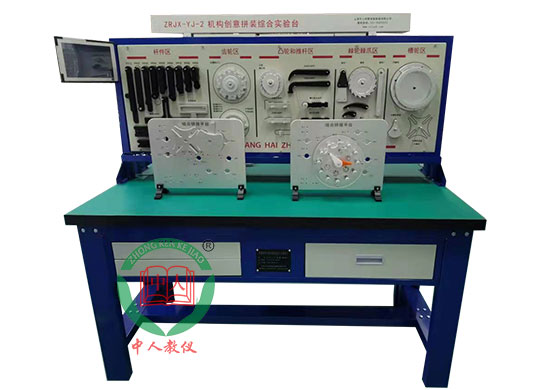

參考圖片
一、技術要求
1、機械創意拼裝綜合實驗臺,機械創意搭接實驗臺實驗項目
1)平面連桿機構14種
2)凸輪機構7種
3)定軸齒輪機構2種
4)2K-H周轉輪系1種
5)擺線針輪機構1種
6)棘輪機構4種
7)槽輪機構2種
8)不完全齒輪間歇運動機構1種
9)確定孔與軸的配合類型及基準制，選擇加工精度等級。
10)測繪零部件圖及裝配圖。
11)擬定零件加工工藝路線及裝配工藝過程。
2、機械創意拼裝綜合實驗臺,機械創意搭接實驗臺基本結構
實驗臺：由機架模塊、機構零部件模塊、工作臺模塊、標準件模塊、工量具模塊等組成。實驗桌和掛架采用優質冷作鋼板經鈑金加工而成。主要零部件掛在掛架上，工作臺上置10吋平板顯示器1臺，可顯示操作各機構搭接拆裝過程和使用方法。
3、機械創意拼裝綜合實驗臺,機械創意搭接實驗臺主要功能
主要用于機械原理機械創新設計等課程開設的機構組合創新及其拼裝、仿真實驗,通過實物機構裝配，加深對機構組成原理及運動特點的認識，確定孔與軸的配合類型，選擇加工精度，測繪零部件圖，裝配圖，擬定加工工藝路線，裝配工藝過程，培養學生機構綜合設計能力及工程實踐動手能力。實驗臺提供的配件可完成不少于32多種機構運動方案的拼裝實驗。
4、機械創意拼裝綜合實驗臺,機械創意搭接實驗臺技術參數
1）工作臺桌：長1600mm、寬650mm、高800mm，有2個抽屜。
2）掛架：長1600mm、高600mm，零部件分五個單元配掛。
3）機構零部件模塊由鋁合金制而成，
分為：桿件類、齒輪類、凸輪和推桿類、棘輪棘爪類、槽輪類、其他件。
4）機架模塊：由演示板組件、搖把組件組成，演示板上可組裝各類型平面機構，并演示機構中構件的相對運動；搖把組件是由手提供驅動力，推動機構運動。
5）標準件模塊：工量具模塊
