技術標題：[電路分析實驗箱,電路分析實驗裝置]
電路分析實驗箱,電路分析實驗裝置是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下電路分析實驗箱,電路分析實驗裝置。這樣能對用戶選型有非常大的幫助。
電路分析實驗箱,電路分析實驗裝置

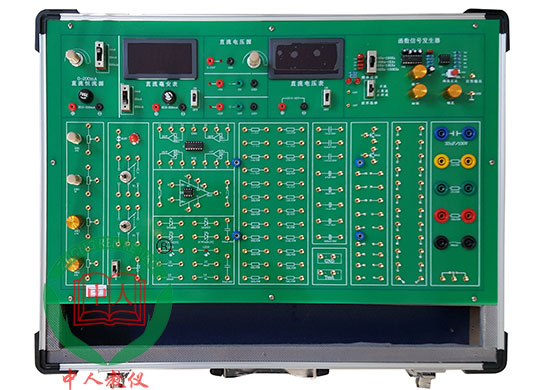

參考圖片
電路分析實驗箱,電路分析實驗裝置實驗項目
1、基爾霍夫定律
2、電壓源與電流源的等效特換
3、疊加原理
4、戴維寧定理與諾頓定理
5、網絡等效變換
6、最大功率傳輸條件的實驗研究
7、VCCS及CCVS受控源的實驗研究
8、VCVS及CCCS受控源的實驗研究
9、線性無源二端口網絡的研究
10、互感電路
11、RC選頻網絡特性測試
12、正弦交流電路RLC元件的阻抗頻率特性
13、一階RC電路的暫態響應
14、RLC二階串聯電路暫態響應
15、回轉器的特性測試及應用實驗
16、負阻器的特性測試及應用實驗
17、運算放大器基本運算實驗
18、最大功率傳遞定理驗證
19、特勒根定理的驗證
電路分析實驗箱,電路分析實驗裝置組成
由鋁木合金材料制作箱體，無任何污染源，箱體內含直流穩壓工作電源、實驗用恒流源和恒壓源、測量用直流電流表、直流電壓表、實驗區等組成。
概述
電路分析實驗箱,電路分析實驗裝置以全開放的形式設計，板上集成有實驗用各種元器件，實驗時學生自行選擇元器件，自行搭接實驗電路，實驗連接采用鎖緊疊插式鍍金插頭和插座，接觸可靠。電路板采用2.0厚雙面敷銅板設計工藝，堅固實用，使用壽命長。
電路分析實驗箱,電路分析實驗裝置技術指標
1)電源：交流輸入：220V±10% 、50Hz；固定直流輸出5V/2A、-5V/0.5A、±12V/0.5A ；可調直流輸出：0V～+24V/0.1A電流輸出
2)函數信號發生器 輸出頻率：10Hz～100KHZ分四檔,可輸出方波/三角波/正弦波。
3)恒流源：0～200mA可調恒流源，3檔2mA 、20mA、200mA輸出，并設有開路保護功能。
4)數字顯示直流電壓表 0～30V。
5)數字顯示直流電流表2mA、20mA、200mA三檔。
6)器件庫：有l～2W電阻36只（10Ω1只/27Ω1只/51Ω2只/100Ω2只/120Ω3只/150Ω1只/180Ω1只/200Ω2只/220Ω3只/240Ω2只/270Ω1只/300Ω1只/360Ω1只/1KΩ1只/2KΩ2只/2.4KΩ1只/5.1KΩ1只/6.8KΩ1只/1OKΩ4只/20KΩ2只/1.3MΩ2只)，電容10只（0.1uF3只/0.22uF1只/0.047uF1只/1uF1只/10uF1只/100uF1只/470uF1只/1000uF1只），2×2鈕子開關2個，1×2撥動開關1個，二極管2只（1N5408和1N4007各1個），穩壓 管2只（5V和6V各1個），發光二極管2只，三極管9013和9014各1個，精密電位器500Ω和1K各1個，普通電位器5K和50K各1個，6.3V指示燈1只、運放5組、可擴展器件接插孔36只。
7)設計擴展模塊電路實驗區1個：尺寸155×100mm，可選配固定線路實驗模塊，學生可以進行創新性練習，以提高學生的思維能力和動手能力。
8)機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×150mm。
