透明雙作用缸的構成與回路應用是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下透明雙作用缸的構成與回路應用。這樣能對用戶選型有非常大的幫助。
透明雙作用缸是透明液壓傳動實訓設備上的一種透明液壓元件，可以用它進行多種回路的搭建。
雙作用油缸的缸體，端蓋，行程撞塊，撞塊支撐等均采用了進口透明有機玻璃材料。頂桿采用了45#中碳鋼，并配合油接頭，密封圈，內六角螺絲等標準件精制而成。能通過它明確地觀察活塞、頂桿、油封、油孔等結構及其運行過程。雙作業油缸及油缸撞塊支撐，都采用了彈性插腳的組合安裝方式。在其背后安裝有多只定位安裝彈性插腳，使用時，應將所有的插腳對準插孔，然后垂直推入，可靠的安裝在所需的部位。
禁止通過頂桿用力拉動活塞，以防拉脫活塞與頂桿的連接，但可通過頂桿向內推動活塞。雙作用油缸在安裝時，應盡量將A孔B孔朝上，以便在運行過程中自動將腔體內的空氣排出，撞塊支撐主要是用于行程開關牽制的液壓回路中，行程開關與撞塊作用是對油缸頂桿的側向作用力較大，容易引起油缸密封必能破壞或磨損。安裝油缸時，應考慮到頂桿處的最大行程時與邊沿的距離，以敵油缸頂桿頂在實驗臺邊沿上面造成設備損壞。
為了使執行元件在任意位置上停止及防止其停止后竄動，可采用閉鎖回路。本實驗是用三位四通“O”型機能換向閥的閉鎖回路。
當1DT、2DT電磁鐵都斷電時，閥芯處于中間位置，液壓缸的工作油口被封閉。由于缸的兩腔都充滿了油液，而油液又是不可壓縮的，所以就可使活塞鎖緊在任何行程位置。這種閉鎖回路由于換向閥密封性差，存在泄露，故鎖緊效果較差，但結構簡單。
壓力表，雙作用油缸，三位四通“O”型電磁換向閥，溢流閥

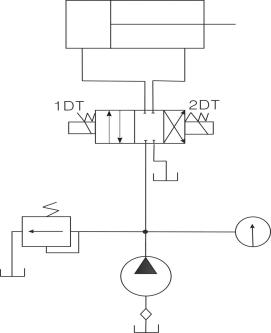

（用“O”型機能換向閥的閉鎖回路）
