物聯網傳感器實訓平臺,物聯網實驗箱,物聯網教學實驗裝置

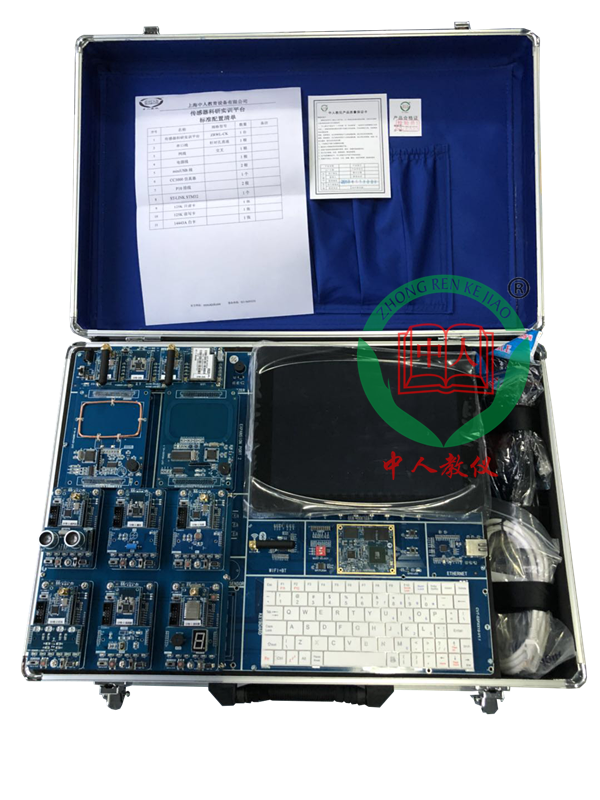

物聯網傳感器實訓平臺是一款面向物聯網高端教學實驗平臺，該平臺國內首創采用Samsung ARM Cortex-A9 S5P4418四核處理器與Cortex-A53 S5P6818 八核處理器兼容方案，搭載嵌入式Linux-3.4/Android-4.4操作系統，9.7寸高清電容觸摸IPS真彩液晶屏（兼容7寸TFT LCD），板載多網絡協議異構網關匯聚節點、10個無線傳感器節點模塊（包含Zigbe、藍牙、WiFi、Ipv6等多種傳感協議，兼容30多種傳感器和10多種控制器）、2個功能擴展模塊組成。功能擴展支持低頻RFID、高頻RFID、超高頻RFID、GPS/北斗、4G通信、資源存儲、指紋識別、語音識別、Arduino等。

S5P4418屬于四核Cortex-A9核心板，搭配2GB DDR3內存,16GB EMMC存儲，Android4.4操作系統。

S5P6818是屬于八核Cortex-A53核心板，搭配2GB DDR3內存和16GB高性能eMMC4.5閃存，Android5.1操作系統(提供Ubuntu 12.04 、Linux+QT系統)。

系統具備完整的教學資源和教學內容，側重于物聯網感知層、網絡層、應用層的理論與實踐教學，包括Cortex-A9/A53嵌入式微處理器系統實驗、RFID基礎實驗、ZigBee/藍牙/WiFi/Ipv6無線傳感網絡開發、4G通信網絡開發、GPS/北斗定位開發、物聯網應用開發等內容。開放硬件設計、軟件設計、網絡協議棧等設計資源，提供關鍵技術、核心通信協議、設計原理圖及源代碼，引領學生對點、塊、全局系統的學習，快速全面的掌握物聯網前沿技術，從而達到學習知識點與產品知識點的完美結合。

3.1.2 產品特色

1、多核兼容

平臺兼容高性能的Cortex-A9 S5P4418四核處理器和Cortex-A53 S5P6818 八核處理器。核心板外露，方便插拔替換，并保持底板設計不變，將兼顧更高端的應用領域，為項目和產品提供更好的靈活性以及可伸縮性。

2、多屏兼容

7寸屏、9.7寸屏兼容設計，LCD均采用一線接口觸摸，平臺可自動探測它們的型號，各個系統即插即用，十分方便。

    3、多網絡協議異構網關匯聚

模塊整版設計，集成了Zigbee、WiFi、藍牙、IPv6等多種網關協調器功能；提供標準20-Pin JTAG調試接口、USB和串口接口、RST復位功能；提供數據連接、數據傳輸、電源指示、模式指示等LED指示功能。

4、多種類型無線傳感節點

至少板載6個無線傳感器節點模塊，包含ZigBee、WiFi、藍牙4.0、IPv6等多種傳感協議，兼容30多種傳感器和10余種控制器；

    5、眾多的擴展資源

預留兩路可拔插IDC32FP×2防反插插座接口，可擴展3G/4G通信、GPS定位、語音識別、指紋識別、RFID模塊、Arduino模塊等。

6、一機多用

提供PC端、ARM嵌入式端、手持移動端等多種訪問方式。既是物聯網無線傳感網教學實驗系統，又可作為移動互聯終端設備使用。

無縫兼容S5P4418核心板和S5P6818核心板

S5P4418核心板：Cortex-A9四核處理器，主頻1.4GHz

S5P6818核心板：Cortex-A53八核處理器，主頻1.4GHz

DDR3內存：2GB DDR3 存儲：16GB EMMC 存儲

電源管理：AXP228，支持動態調頻，超低功耗

（二）外部接口單元

音頻接口：對外預留1路耳機話筒、MIC接口，一路功放接口，支持I2S音頻接口，板載音頻解碼芯片WM8976；

TF卡：1路標準TF卡插座；

SD卡：1路SD卡插座；

以太網口：1路千兆以太網接口；

USB接口：3路USB Host2.0接口；1路USB2.0+OTG接口；

串口接口：2路RS232接口；

485+CAN接口：1路RS485接口；1路CAN總線接口；

CAMERA接口：1路，支持500W攝像頭；

JTAG接口：1路標準20PIN JTAG 調試接口；

無線WIFI+BT：采用S500M芯片 WiFi/藍牙4.0二合一

（三）人機交換單元

LCD液晶：9.7寸QXGA TFT LCD，分辨率2048*1536；兼容7寸TFT LCD

觸摸屏：多點觸控電容屏接口；

鍵盤：標準帶fn 7寸按鍵全鍵盤

視頻輸出：HDMI1.4視頻輸出接口

（四）無線傳感節點

(1) 支持CC2530、WiFi、BT、IPv6模塊；

(2) 可由底板或USB供電，底板下方也可帶電池供電插座。輸入：USB方口5V，DC 5V，輸出：3.3V/5V，防插錯設計；

(3) 帶核心板插座，核心板天線端朝上；

(4) 接口資源：無線模塊插槽、傳感器擴展接口、JTAG燒錄口、串口轉USB接口；

(5) 開關：電源開關、復位按鈕、調試選擇開關、串口選擇開關；

(6) 6個LED燈，提供電源、連接、數據傳輸?shù)葼顟B(tài)指示功能。

（五）多網絡協議異構網關匯聚節點

模塊整版設計，集成了Zigbee、WiFi、藍牙、IPv6等多種網關協調器功能；提供標準20-Pin JTAG調試接口、USB和串口接口、RST復位功能；提供數據連接、數據傳輸、電源指示、模式指示等LED指示功能。
