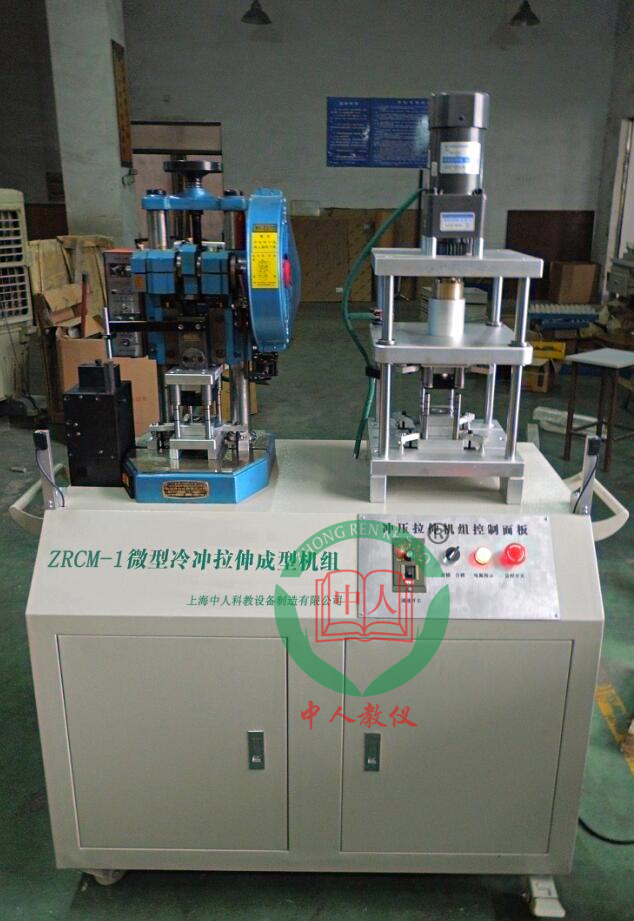

微型冷沖拉伸成型機組,冷沖與拉伸教學設備
產品名稱：冷沖與拉伸成型機組
產品品牌：中人
產品型號：ZRCM-1
產品特點：適用于課堂教學的優點。給沖壓模具設計與制造專業進行模具運動、成型分析及教學實驗提供認證。該機操作方便，無噪音無污染；采用220V電壓，可在任何有電場所使用，不受工業用電的限制。
一、沖壓模具裝配與調試綜合系統技術參數：
1、電源220V,50HZ
2、沖壓力≥1.0T
3、沖壓行程45mm
4、最大封閉高度≥142mm
5、模柄孔直徑≥φ16mm
6、沖壓電機功率0.25kw
7、拉伸電機功率0.25kw(采用日本ORIENTAL MOTOR直線調速制動電機)
8、工作臺尺寸1650×580×1400 mm
9、機器重約120-180Kg左右。
二、沖壓模具裝配與調試綜合系統概述:
1、冷沖與拉伸模擬機為兩臺獨立設備,分別為高速冷沖機和可調速拉伸機,專機專用,符合現代生產工藝及需求。
2、冷沖與拉伸模擬機具有使用配套的鋁合金拆裝模具及透明模具進行課堂教學沖壓及拉伸成型演示解析功能及小件生產。
3、主機鋁合金部件：采用加硬鋁合金板并氧化處理，硬度HB90，屈服強度245。
4、使用0.2～0.5mm薄鋁片或鐵片與模具配合能生產出五金零件。
5、擁有機械式自動送料系統,送料速度每分300次 ,送料長度5—40cm,調整方便快捷,并配有日本OMRON紅外線感應保護裝置。
6、控制系統采用24V低壓，確保安全可靠。
7、立柱采用硬鉻精密導桿，導套采用自潤滑功能的碳墨合金導套。
8、采用可移動并且能夠固定的固定方式。
9、質量:符合相應國際標準和中華人民共和國標準。
三、沖壓模具裝配與調試綜合系統模具配置（可選配）：
|
沖壓機 |
拉深機 |
||
|
名稱 |
規格（mm/毫米） |
名稱 |
規格（mm/毫米） |
|
沖孔模 |
150x100 |
拉深模 |
150x100 |
|
落料模 |
150x100 |
連續拉深模 |
200x150 |
|
復合模 |
150x100 |
極進模 |
200x150 |
