一、主要實驗內容

1、滾動軸系模擬；
可方便的將被測部分更換成有缺陷的軸承。可模擬的故障有：軸承內圍損傷，外圍損傷，滾珠損傷，軸承安裝不良，軸承與軸承之間的松動。
2、齒輪故障模擬：
通過更換有缺陷的齒輪，可模擬的故障,3種。
3、軸承故障模擬：
通過調整軸上旋轉圓盤上的平衡重量，可以模擬軸不平衡（單面、雙面）（或葉輪不平衡）缺陷，調整軸座底盤的安裝位置可以模擬軸安裝不對中缺陷。可變速模擬在不同速度條件下的故障特征，變速范圍為75-1450mm。

二、主要性能特點

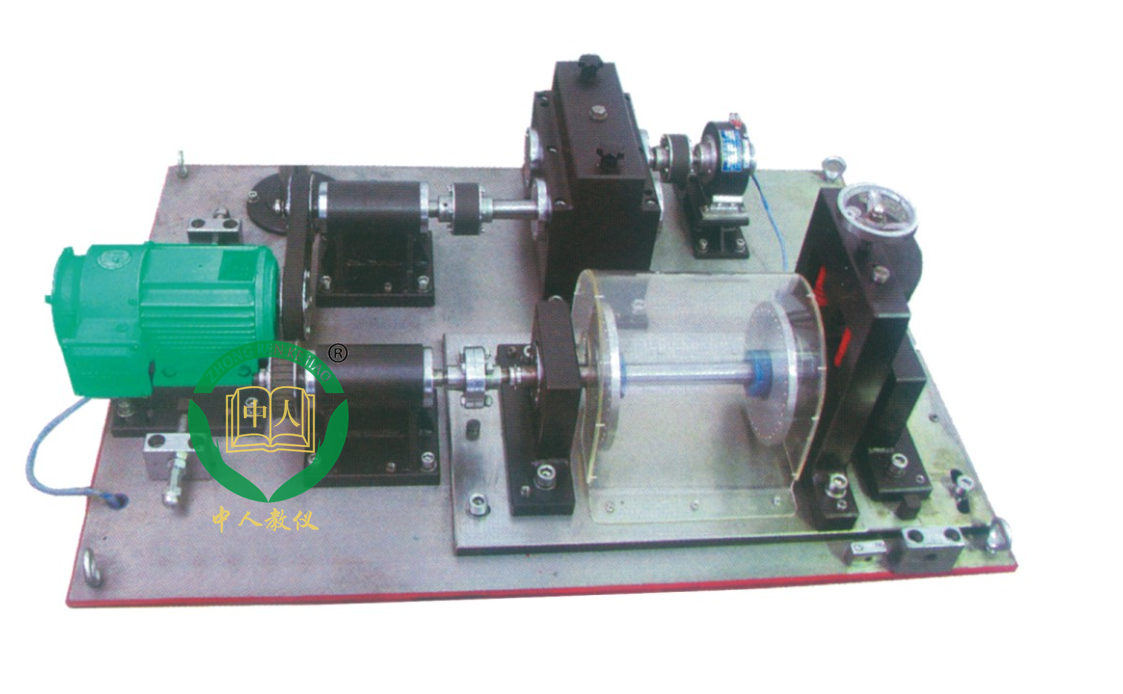

1、 機械傳動振動分析實驗臺,機械故障檢測實訓裝置由變速驅動電機，軸承，齒輪箱，軸，偏重轉盤（2只），加載器等組成，各機械傳動部件自成模塊，可組成不同試驗系統。
2，轉盤偏轉角度及配重可調節，與其他實驗組件的安裝位置以及組件的有機組合， 可模擬各種機械運行故障。
3、系統的機械部分包括：
有缺陷的軸承（外圍缺陷，內圍缺陷，滾珠缺陷）；三只備件齒輪；旋轉圓盤的配重塊（在圓盤四周邊緣每隔10度開一X孔，用于固定和測平衡用的配置塊）。
4、機械傳動振動分析實驗臺,機械故障檢測實訓裝置備有故障齒輪模塊，配合負載模塊即可模擬齒輪傳動故障。
5、機械傳動振動分析實驗臺,機械故障檢測實訓裝置可在機械系統在不同速度，不同負載下運行，以模擬機械系統的不同工況。
6、機械傳動振動分析實驗臺,機械故障檢測實訓裝置采用高性能測控卡，可自動模擬工況和實時檢測機械參數，并形成可視化監測界面。
7、系統檢測分析軟件平臺采用LABVIEW軟件平臺，提供多種數據分析算法。
8、軟件基于C#和JS語言編程設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選流暢畫質，中等畫質，完美畫質等六級畫質等級。可選擇齒輪軸系、蝸桿軸系等十多種軸系機構進行安裝、拆卸、裝配、零部件測量、考核等。零件拆裝的步驟過程中有智能提醒，軟件內的模型均采用3D模型，由3Dmax制作而成，并經過渲染和潤色，使模型看起來與真實部件一般無二，設有非標零件庫、標準零件庫、測量工具庫供拆裝選擇。軟件內配有實驗的目的、步驟、要求等集成的電子實驗考核題及指導書。使用考核功能時，軟件隨機出題供學生回答，當學生答完題目時給出考核分數。本軟件可以進行全方位旋轉、放大、縮小觀看其細節。
9、教師教學平臺系統支持導入3DS、STL以及此平臺保存的nxm格式文件。支持將系統中的項目文件進行單獨保存為一個文件（格式為nxm），并支持通過軟件對該文件進行二次編輯，同時該文件可支持PPT控件播放。支持設置6個視圖軸視圖、前視圖、后視圖、左視圖、右視圖以及俯視圖，設置時系統提供3個軸（X、Y以及Z軸）每個軸4個角度（0°、90°、180°以及270°）快捷旋轉功能。支持模型動作設置，動作類型分6種（一次、反復、持續、狀態、替換以及定位）。支持鏡頭動畫設置，鏡頭數量無限制，并支持設置每個鏡頭的切換時間；還有其他2個輔助，1個是測試播放，另1個是全部刪除。支持將時間軸設置，用于將“動作設置”和“鏡頭動畫設置”中的動作進行串連，并支持設置每個動作的開始時間和運行時間，同時還可以對動作進行全部重置、時間軸播放以及全部刪除功能。可以通過平臺配套控件將模型動畫文件加載到課件上進行三維動畫教學，實現課件中完全三維交互。

三、主要技術參數及配置

1、驅動電機
a.形式：三相交流變頻電機
b.功率：0.75kw
2、變頻調速器
可控制電機轉速，調速范圍0-1450rpm
3、制動器
a.形式：磁粉離合制動器
b.徑向加力器；
c.最大轉矩：5N,m
4、齒輪箱
a.齒輪：大齒輪，模數2，齒數75，材質S45C（3只，其中2只備件齒輪）小齒輪，模數2，齒數55，材質S45C（2只，其中1只備件齒輪）
b.潤滑：浸油式
c.軸承：滾動軸承（n203）
5旋轉配置2只（產生失衡用圓盤）
a.形狀：￠200X10mm*2
b.材質：鋼制8
c.平衡塊安裝：每10度一處（平衡塊6只）
6、軸承：馬達X用滾珠軸承：模塊檢測試驗滾柱軸承N205（4只，其中3只故障軸承）
（5）安裝平板采用鑄鐵平板，尺寸1200*700*80
7、數據測控卡：阿爾泰PCI2366
PCI2366主要技術指標：
總線及制作工藝特點
◆ 32位PCI 總線，支持PCI2.2協議，真正實現即插即用
◆ 支持5V PCI總線
◆ FPGA接口芯片設計，具有極高的保密性，特別適合OEM合作
AD模擬量輸入功能
◆ 轉換器類型：ADS774JP
◆ 輸入量程：±10V、±5V、0～10V
◆ 轉換精度：12位(Bit)
◆ 采樣速率：100KHz(10微秒/點)，不提供精確的硬件分頻功能
◆ 模擬通道輸入數：16路單端或8路雙端輸入
◆ AD部分硬件增益：1～1000倍
◆放大器增益G與電阻NG的運算關系為：G＝1＋50KΩ/NG
放大器增益：
◆ 轉換時間：8us
◆模擬輸入阻抗：>100MΩ
◆ 放大器建立時間：10us
◆ 放大器增益誤差：0.024%
◆ 非線性誤差：±1LSB(最大)
◆ 系統測量精度：0.1%
◆ 工作溫度范圍：0℃ ～ +50℃
◆ 存儲溫度范圍：- 20℃ ～ +70℃

四、主要配置

序號	名稱	型號、規格	數量	品牌	備注
1	計算機	500G硬盤，21寸顯示器 CPU 4核i5 內存 2G	1
2	數據采集卡	PCI2366	1	阿爾泰
3	打印機	打印機	1	HP
4	變頻器	380VAC	1	LG	驅動功率與驅動電機配套
5	轉矩傳感器	5NM	1	國產
6	轉速傳感器	360柵	1	OMRON
7	振動速度傳感器	0-1000HZ	2	國產
8	振動加速度傳感器	0-10g	1	國產
9	檢測仿真軟件	LBVIEW	1	自制
10	控制柜	測控系統	1	自制
1	試驗臺架	1200*800*700 板筋厚1.5mm	1	自制
2	電機	0.75KW	1	蘇州
3	試驗模塊	非標	1	蘇州
