電氣行業將迎來智能制造風潮

中國工業機器人行業分類與世界情況相似，電子行業的工業機器人應用最多。自2010 年到2013 年，電子行業的工業機器人安裝量從2027 增加至6725 臺。電子行業的工業機器人數量及比例逐漸提升，體現了行業的自動化需求的提升。。而電子行業機器人雖然數量眾多，但大部分仍屬于簡單的桌面橫縱坐標軸機器人，Scara、Delta、六軸、七軸機器人的發展空間很大，國內廠商有彎道超車的機會。電氣行業制造能力強，而自動化需求逐漸提升。根據工信部2014 年電子信息產業統計公報，中國主要電子信息產品產量穩步增長。2014 年，我國共生產手機、微型計算機和彩色電視機16.3 億部、3.5 億臺和1.4 億臺，分別增長6.8%、-0.8%和10.9%，占全球出貨量比重均達半數以上。但電氣行業的發展離不開較低的人力成本和較高的工作效率的貢獻，未來自動化需求將不斷提升。尤其是目前國內多家手機行業的制造商均計劃或已開始在人力成本更低的印度、巴西等國建廠。機器人和自動化將成為行業持續發展和應對人力資本提升的重要出路。

電氣行業自動化需求將不斷提升，但不可簡單復制。對機器人的性能要求不同。電子元件由其精密的特性所決定。從自動化生產線角度看，電氣行業也存在較大的困難。3C 產品加工除了工藝的結構設計，還要增加性能測試、內部定位安裝、輕量化、美觀等，因此電氣行業的加工設備和自動化生產線的設計和搭建難于汽車行業。手機是電氣行業的重要代表，其精細的加工結構和龐大的出貨量規模對自動化的要求更高。手機生產環節中的加工設備會隨著新產品的更新?lián)Q代而替換，為設備廠商帶來新的產品收入。加工設備之間的連接及其他生產線環節的機器人/機械設備滲透率仍然較低。手機生產中的機器人能夠完成的工作包括：拋光打磨、噴涂組裝、點膠沖壓、注塑成型、視覺檢測、分揀裝箱、撕膜系統、激光塑料焊接、高速四軸碼垛等，在真正替代人的工作如組裝檢測方面滲透率最低。因此在手機制造自動化中，存在加工設備的存量更換和自動化線的增量換人的機會。

那么學校里的電氣專業的教學設備有什么？

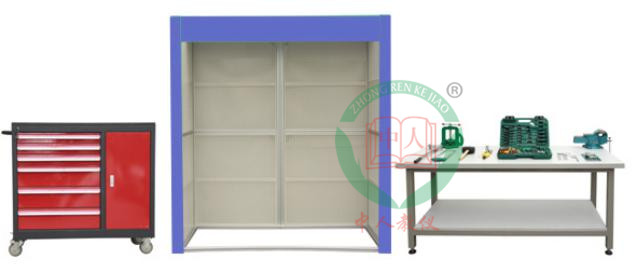

教學設備網推薦使用中人教儀廠的ZR-5型電氣安裝與維修實訓考核裝置

電氣安裝與維修實訓考核裝置需采用鋼制網孔板和鋁合金型材組成基礎架構，可快速安裝木磚，按較真實的反映施工現場。配備有專用電源控制柜，施工工具線路與學生電源操作線路分離，在控制電路電源的緊急停止及多路安全保護措施使設備需具有極高的安全可靠性。
設備需包含工業電氣設備安裝架、配電箱、照明套件、電氣控制箱、電機及驅動裝置、指令與指示元件、PLC、變頻器、觸摸屏、線路器材、電工工具、工具移動車、工具柜等。按企業實際情況采用開放式、模塊化、多樣化、標準化設計。通過課程安排電氣系統的設計、布局安裝、接線、程序設計、調試、運行、故障維修等操作，使學生掌握電氣設備安裝、調試運行、維護等綜合能力。
1、技術標準
u 輸入電源：三相四線（或三相五線）～380V±10%  50Hz
u 工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
u 裝置容量：≤2kVA
u 外形尺寸：240cm×120cm×230cm（長×深×高）
u 安全保護：具有漏電壓、漏電流保護，安全符合國家標準
u 機床電路智能考核裝置：
<A>具有科學性、獨創性、先進性。
1）、采用專用處理器技術與配套的工業控制技術。
2）、高清晰液晶顯示屏，圖像與文字顯示真實，中文菜單操作界面，人機交互友好。
3）、操作按鍵直觀，操作簡單快捷。
4）、可以不連接電腦進行脫機考核，老師與學生有獨立界面，老師通過密碼進入教師界面出題，學生在普通界面答題。
5）、任何一個學生機可做為老師機控制網絡設備，實現了沒有計算機也可集中控制整個網絡設備
6）、設備的試題可根據要求進行編輯。
7）、可設定該裝置的任意一處電路的線路故障現象。
8）、可調整故障設置點的數量和類型。
9）、設備的故障設置裝置組成局域網后，通過主控計算機控制每一臺設備的故障設置、故障排除、參數設定、遠程起動、到時切斷電源、自動評分等功能。
<B>與網絡型多媒體管理器系統對接后可實現以下功能：
1）、可以任意控制每個設備的學生操作允許與否。
2）、可任意編輯試題、試題存盤，任意設置答題限時時間。
3）、可對班級學生的成績進行統計，形成班級成績報表。
4）、可設置系統登陸密碼。
5）、能隨時收卷、閱卷，能對學生的考試情況和考試成績進行統計，幫助教師準確、全面地了解學生對各課程內容的掌握情況。
6）、多媒體功能：可以實時同步播放、演示教師臺的專用 教學軟件、教學課件等，提高了學習的效率。可以選配特制功率揚聲器，使語音解說更加輕松。真正實現了計算機教學與實訓考核的網絡化、信息化意義。
7）、教師臺選配圖像采集裝置，學生在自己的教學設備上可以看到老師的真實的操作步驟，也可以調整觀察角度，改變了傳統的受人數限制、受角度限制的教學方式。

2、鋼制網孔板特點
在網孔板上學會電氣控制系統中各元器件的布局規劃、安裝、調試技能，接近工業現場。電路元器件不需用原始的固定方法,原始方法是非常費力費時間，把元器件用螺絲固定在網孔板上，且有的元器件還不能直接用螺絲在網孔板上固定（受結構和間距限制）。本裝置僅需一插一拉即可牢牢地把元器件固定在網孔板上,采用的導軌式，操作方便、更換元器件快捷、易擴展功能或開發新實訓考核項目。

3、可完成一體化實訓內容
根據一體化課程標準項目教學，必需可完成以下工作任務：
u 基本電氣安裝技能訓練
(1) 安裝工具的使用實訓
(2) 檢測儀器的使用實訓
(3) 手動彎管器加工PVC管彎管實訓
(4) PVC管、金屬管切管實訓
(5) 塑料電線管與塑料接線盒的連接實訓
(6) 管卡固定實訓
(7) 明配管入盒實訓
(8) 明管的定型彎曲實訓
(9) 線管暗敷固定實訓
(10) 預埋鐵件或膨脹螺栓實訓
(11) 橋架支、吊、托架制作安裝實訓
(12) 管內穿線的操作實訓
(13) 單（多）芯銅、鋁導線的連接實訓
u 室內照明及動力配電
5、插座和一個開關控制一盞燈（白熾燈、熒光燈、二極漏電開關）
6、兩個雙聯開關控制一盞燈（白熾燈、熒光燈、二極漏電開關）
7、三個開關控制一盞燈（白熾燈、熒光燈、二極漏電開關）
8、日光燈線路的接線
9、聲控開關控制白熾燈電路的接線
10、觸摸延時開關控制白熾燈電路的接線
11、人體感應開關控制白熾燈電路的接線
12、單相電度表直接接線電路
13、單相電度表經電流互感器的接線電路
14、電壓表、電流表接線電路
15、萬能轉換開關和電壓表測量三相電壓接線
16、一只電流互感器用于單相回路的控制電路接線
17、三只電流互感器接成星型接線電路
18、三只電流互感器接成三角形接線電路
19、三相功率因數表的測量電路
20、三相四線有功電度表的接線電路
21、三相四線有功電度表經電流互感器的接線電路
u 電氣控制
(1) 異步電動機點動控制電路
(2) 異步電動機兩地控制電路
(3) 異步電動機聯鎖正反轉控制電路
(4) 雙重聯鎖控制電路
(5) 自動順序控制電路
(6) 三相異步電動機手動順序啟動
(7) 異步電動機Y-Δ控制電路
(8) 異步電動機能耗制動控制電路
(9) 按鈕聯鎖的三相異步電動機正反轉控制線路
(10) 接觸器聯鎖的三相異步電動機正反轉控制線路
(11) 雙重聯鎖的三相異步電動機正反轉控制線路
(12) 單向減壓啟動及反接制動控制線路
(13) 異步電動機反接制動控制電路
(14) 自動往返控制電路
(15) 正反轉點動、啟動控制電路
(16) 帶有點動的自動往返控制電路
(17) 異步電動機自鎖控制電路
(18) 異步電動機單向點動、啟動控制電路
(19) 三相異步電動機定子串電阻減壓啟動手動、自動控制線路
(20) 接觸器控制雙速電動機的控制線路
(21) 時間繼電器控制雙速電機的控制線路
(22) C620-1型車床電氣控制線路
(23) Y3150型滾齒機電氣控制線路
(24) 電動葫蘆電氣控制線路
(25) Z3040搖臂鉆床電氣控制線路
(26) CA6140車床電氣控制線路
(27) X62W萬能銑床電氣控制線路
u PLC電氣控制及機床線路改造
(1) PLC控制的三相鼠籠式異步電動機點動控制和自鎖線路
(2) PLC控制的三相鼠籠式異步電動機帶延時正反轉線路
(3) PLC控制的三相鼠籠式異步電動機聯鎖正反轉線路
(4) PLC控制的三相鼠籠式異步電動機Y/Δ換接起動線路
(5) PLC控制的三相鼠籠式異步電動機反接制動線路
(6) PLC控制的三相鼠籠式異步電動機能耗制動線路
(7) PLC控制的三相鼠籠式異步電動機串電阻起動線路
(8) PLC控制的自動往返線路
(9) PLC控制的兩地啟動停止線路
(10) PLC控制的三相鼠籠式異步電動機順序啟動線路
(11) PLC控制的電動葫蘆電氣線路
u PLC、變頻器、觸摸屏的綜合應用
(1) 變頻器功能參數設置與操作
(2) 變頻器無級調速
(3) 變頻器控制電機正反轉
(4) 外部端子點動控制
(5) 多段速度選擇變頻調速
(6) 外部模擬量（電壓/電流）變頻調速
(7) 瞬時停電起動控制
(8) PID變頻調速控制
(9) PLC對象實訓（步進電機定位等）
(10) PLC控制變頻器外部端子的電機正反轉
(11) 基于PLC的程序運轉控制
(12) 基于PLC模擬量控制變頻開環調速
(13) 基于PLC通信方式的變頻器開環調速
(14) 基于PLC通信方式的速度閉環定位控制
(15) 基于PLC模擬量方式的變頻器閉環調速
(16) PLC與人機界面觸摸屏通訊控制
(17) PLC、人機界面觸摸屏與變頻器通訊控制
(18) PLC與人機界面觸摸屏數字量調速
(19) PLC與人機界面觸摸屏模擬量調速
u 電氣設備綜合維修實訓
(20) C6140型車床電氣線路操作實訓
(21) C6140型車床電路故障檢測與維修
(22) M7120磨床電路故障檢測與維修
(23) M7120磨床電路故障檢測與維修
(24) X62W萬能銑床電氣線路操作實訓
(25) X62W萬能銑床電路故障檢測與維修
(26) T68鏜床電氣線路操作實訓
(27) T68鏜床電路故障檢測與維修
u 電力電子實訓項目
    （1）、單結晶體管觸發電路（綜合應用項目）
   （2）、晶閘晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
   （3）、晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
   （4）、IGBT管直流斬波電路的調試與分析
   （5）、雙向晶閘管單相交流調（調光臺燈）電路的制作與調試（綜合應用項目）

4、每臺設備需配置相應實訓耗材清單
