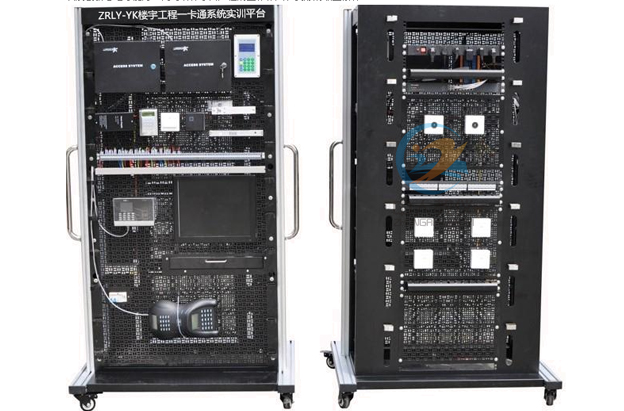

ZRLY-YKB工程一卡通系統實訓平臺

1、設備概述

一卡通系統裝調實驗裝置依據智能建筑行業的發展趨勢和特點，結合樓宇智能化技術的功能和應用，以樓宇5A子系統工作任務為導向，基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力，同時培養了其嚴謹的工作作風和良好的職業素養。
樓宇工程一卡通系統實訓平臺,一卡通系統裝調實驗裝置

2、技術指標

(1) 電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；
(2) 安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
(3) 整機功耗：≤300W；
外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；

3、實訓項目

1) 系統的安裝、布線、接線、編程、調試、運行、維護及維修；
2) 線路故障的設置、檢測及排除；
3) 不同類型的防區并對其參數進行設置實訓；
4) 不同的布撤防類型并對其參數進行設置實訓；
5) 認識和熟悉各種IC卡門禁管理系統器材、配置和功能；
6) 系統設備的連接和調試：組成單門控制系統、雙門控制系統、單門進出刷卡控制系統、單雙門組合或單雙門聯動控制系統；
7) IC卡門禁管理系統的軟件安裝、讀卡器測試、控制器地址設置等；
8) 運行管理軟件修改系統設置、控制器設置和用戶設置等；
9) 不同功能性質IC卡（用戶卡、特權卡、管理母卡）的認識、發行和管理；
10) 系統管理軟件聯動、布防、地圖和查詢記錄的操作、運行；
11) IC卡門禁管理系統的設置、調試、操作和演習；
12) 考勤機的接線、操作和管理；
13) 消費機的接線、操作和管理；
14) 智能一卡通管理軟件的操作；
15) 卡片發行的操作和管理；
16) 智能一卡通系統集成的連接、調試和管理。
17) 橋架及其支架的安裝和布線；
18) 信息插座和機架設備的安裝；
19) 水晶頭及跳線的制作和測試；
20) RJ45模塊和配線架的壓線和測試；
21) RJ45跳線的連接及鏈路的測試。

4、主要配置

序號	器材名稱	數量	單位	備注
1	立式實訓平臺	1	臺
2	網孔板安裝模塊	8	塊
3	網孔板用膨脹固定件	100	個
4	線纜管理架	12	個
5	電源管理模塊	1	臺
6	嵌入式編程主機與顯示器模塊	1	套
7	單門聯網門禁控制器	1	臺
8	雙門聯網門禁控制器	1	臺
9	通訊轉換器	1	個
10	發卡器	1	個
11	讀卡器	1	個
12	帶鍵盤及液晶顯示屏讀卡器	1	個
13	考勤機	1	臺
14	消費機	1	臺
15	巡更棒	1	臺
16	巡更點	2	個
17	感應式IC卡	4	張
18	電插鎖	1	把
19	電磁鎖	1	把
20	電磁鎖控制器	1	個
21	開門按鈕	1	個
22	一卡通管理系統軟件	1	套
23	6位PDU電源	1	個
24	24位超五類非屏蔽插座配線架	1	個
25	8P8C超五類非屏蔽水晶頭	20	個
26	超五類非屏蔽信息插座模塊	4	個
27	單口86型信息面板	4	個
28	86型底盒	4	個
29	UTP超五類4對非屏蔽跳線	4	條
30	UTP超五類4對非屏蔽電纜	100	米
31	專用橋架	1	套
32	耗材及工具	1	套	各規格電線、常用電工工具及線纜測試儀等
