液體流量儀表校準實驗裝置
欄目分類：產品總目錄 發布日期：2020-09-04 瀏覽次數：次
液體流量儀表校準實驗裝置,液體流量儀表實訓臺主要采用稱重法，對孔板、電磁、渦輪、渦街流量計進行標定和校驗，咨詢熱線13122891392
聯系方式見右側懸浮框
中人教儀廠專業為客戶提供【液體流量儀表校準實驗裝置,液體流量儀表實訓臺】的實訓室建設方案，對【液體流量儀表校準實驗裝置,液體流量儀表實訓臺】施行三包售后服務，如果您對我們的【液體流量儀表校準實驗裝置,液體流量儀表實訓臺】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。

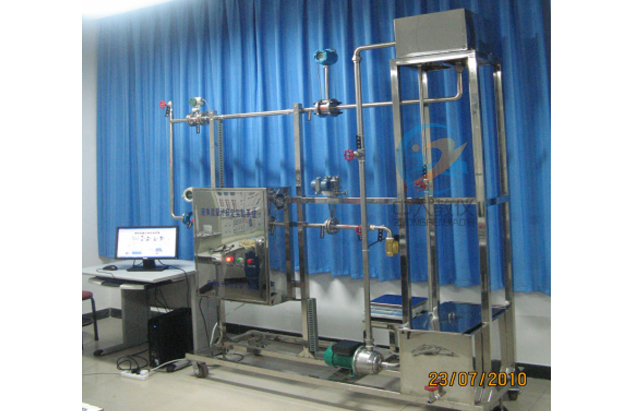

液體流量儀表校準實驗臺
1、項目概述
流量是生產與科學試驗中的重要參數，不論是工業生產還是科學試驗都需要進行流量的測量，以核算過程或設備的生產能力及各部分流量所占的比例，以便對過程或設備作出評價。目前，測量流量的儀表大致可分為三類，即速度法、體積法和質量流量法。雖然各種流量儀表在出廠前都進行了流量標定，建立了流量刻度標尺，但是在實驗室或生產上應用時，工作介質、壓強、溫度等操作條件往往和原來標定時的條件不同。為了精確地使用流量計，則需要在使用之前進行現場校準工作。
閥門管路流量儀表校驗實驗臺主要采用稱重法，對孔板流量計、電磁流量計、渦輪流量計、渦街流量計進行標定和校驗。采用高精度采集儀采集數據，經過串口傳輸給計算機使用；運用C#2005和SQL搭建軟件平臺，完成實時數據讀取，數據計算和數據存儲，歷史數據查詢以及實時曲線繪制，并實現流量計標定。
2. 技術參數
流量范圍：1～10m³/h壓力：1.6MPa
介質：水
儀表測量精度：0.5級
電源：440V 16A
輸出信號：4～20mA
3. 工作原理
（1）打開總閥2，打開循環水泵1，并調節溢流閥3的高度，使高位水箱4中處于一定的水位，調節比例閥7，從而保證水路系統中的水流穩定。（2）打開稱量筒18的進水閥16和出水閥15，確認出水閥有水流出；
（3）打開排液閥14，同時關閉稱量筒的進水閥16，使水箱中水流盡后，關閉出水閥15，此時除稱量筒外構成一個閉環循環系統；
（4）關閉排液閥14、15，同時打開水箱進水閥16，這時系統構成一個環路；
（5）在計算機上操作，開始檢測，具體軟件操作在軟件部分闡述；
（6）實驗結束，先關閉水泵，放盡稱稱量筒里液體；
（7）調節溢流閥3的高度和調節閥7，調節環路流量，重復以上操作。
實驗系統的溫度、壓力、流量、重量等狀態參數由相應的傳感器或測量儀器獲取。實驗數據的處理由上位計算機專用軟件進行計算和顯示，可顯示實時數據和實時曲線。
4.配置清單
| 序號 | 名 稱 | 型 號 規 格 | 數量 | |
| 一 | 水路系統 | |||
| 1 | 水泵 | 不銹鋼 | 1臺 | |
| 2 | 截止閥 | 閘閥，排污閥，排氣閥，過濾器等 | 5只 | |
| 3 | 管路 | 塑鋼管，接頭，不銹鋼管，法蘭，連接件 | 1套 | |
| 4 | 高位水箱 | 不銹鋼 | 1只 | |
| 5 | 水槽 | 不銹鋼 | 1只 | |
| 6 | 機架結構 | 不銹鋼，自制 | 1套 | |
| 二 | 電子稱重單元 | |||
| 1 | 電子秤 | 串口通訊，9903-15kg/9903-15kg | 1臺 | |
| 2 | 稱量筒 | 不銹鋼 | 1只 | |
| 三 | 數據采集系統 | |||
| 1 | 數據采集單元 | 自制 | 1臺 | |
| 2 | 數據傳輸電纜 | RS232/485，支持MODBUS協議 | 1只 | |
| 3 | 信號線 | RVVP 2×0.75 | 1批 | |
| 4 | 溫度傳感器 | PT100 | 2只 | |
| 四 | 測量控制單元 | |||
| 1 | 計算機 | OptiPlex 380; 2009W 20英寸 HAS 寬屏顯示器 | 1套 | |
| 2 | 有機玻璃板 | 具體外形尺寸見圖紙 | 1套 | |
| 3 | 比例調節閥 | φ20 | 1只 | |
| 4 | 電磁閥 | φ20 | 4只 | |
| 5 | 電氣輔材 | 空氣開關，漏電保護器，電線，光電隔離模塊，線槽 | 1套 | |
| 五 | 待校準流量計 | |||
| 1 | 孔板流量計 | φ20 一體化孔板流量計 | 1套 | |
| 2 | 渦街流量計 | φ20 LUGB系列渦街流量計典型產品 | 1套 | |
| 3 | 渦輪流量計 | φ20 LW系列液體渦輪流量計 | 1套 | |
| 4 | 電磁流量計 | φ20 LD系列電磁流量計典型產品 | 1套 | |
