動車組（CRH3）電氣控制實驗裝置
聯系方式見右側懸浮框
中人教儀廠專業為客戶提供【動車組（CRH3）電氣控制實驗裝置,動車組電氣技能實訓裝置】的實訓室建設方案，對【動車組（CRH3）電氣控制實驗裝置,動車組電氣技能實訓裝置】施行三包售后服務，如果您對我們的【動車組（CRH3）電氣控制實驗裝置,動車組電氣技能實訓裝置】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。

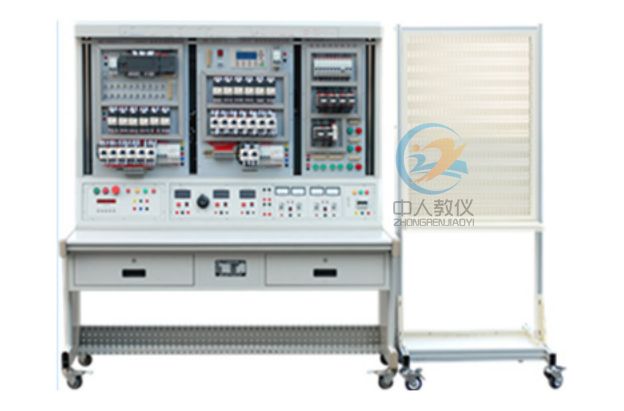

ZRGD-01動車組（CRH3）電氣控制系統安裝與維修實訓考核設備
1、概述：
動車組電氣系統實訓裝置包含傳統的繼電控制和PLC、人機界面、通訊等多種控制方式，模塊化結構，并帶有模擬相應的操作機構動作。設備的典型電路模塊包括受電弓升降控制電路模塊、主斷控制電路模塊、空調系統控制模塊、牽引VVVF控制模塊、緊急、停放車制動與轉向架監控控制模塊、照明控制模塊、列車自動門控制電路、配電安裝實訓考核單元等八大部分。通過在該裝置中的技能訓練能在深入理解專業知識的同時，培養一線員工專業的實踐技能。并且該裝置還有利對操作順序、調試過程、安裝工藝等工作特性和接線原理的理解和掌握。
2、實訓項目：
設備可以完成以下典型實訓：2.1 動車組典型電氣控制電路的工作原理與故障分析與排除：
實訓一： PLC的編程實訓；
實訓二：人機界面的基本界面的編程實訓；
實訓三：基本通訊實訓；
實訓四：變頻器基本參數設置實訓；
實訓五：變頻器多速段控制實訓；
實訓六：基于PLC與變頻器的通訊的開環控制實訓；
實訓七：基于PLC與變頻器的通訊的閉環控制實訓；
實訓八：絕對值增量型編碼器在PLC上的編程實訓；
實訓九：人機界面與PLC的通訊實訓；
2.2 基礎繼電控制回路及動車組典型電氣控制電路的安裝：
實訓一：按鈕聯鎖的正、反轉控制線路；
實訓二：接觸器聯鎖電動機正、反轉控制線路；
實訓三：接觸器和按鈕雙重聯鎖正反轉控制線路；
實訓四：按鈕切換的Y-△啟動控制線路；
實訓五：時間繼電器切換Y-△降壓啟動控制線路；
實訓六：三相交流異步電動機能耗制動控制線路；
實訓七：受電弓升降控制電路；
實訓八：主斷控制電路；
實訓九：牽引VVVF控制電路；
實訓十：空調系統控制電路；
實訓十一：緊急、停放車制動與轉向架監控控制電路；
實訓十二：照明控制電路；
實訓十三：列車自動門控制電路；
3、設備系統總體構成
3.1 臺架包含實訓桌、實訓臺、電氣安裝架、考核掛板存放柜等。實驗桌有一個帶鎖抽屜，便于存放實訓指導書、實訓工具及附件，掛板柜便于存放常用的考核掛板；實訓臺有時間管理器，可以設定考核時間， 0~250／2A交流可調電源1路，380／2A三相交流電源2路、220V／2A單相電源2路、0~30V／2A直流可調電源1路、實訓照明日關燈等。3.2 實訓裝置配有10寸觸摸屏，既可用于操作控制，又可實時顯示模擬控制對象的動作過程。
3.3 配電安裝實訓考核單元是實現電氣安裝和現場規范實現、工藝實現的理想實訓單元。通過訓練，加強受訓人員了解和掌握國家標準、專業標準、企業標準和相關的操作規范。提高了受訓人員的基本操作技能水平，對行業和企業發展、產品推廣起到積極作用。
3.4 牽引VVVF控制模塊包括觸摸屏、PLC控制器、通訊線纜、變頻器、編碼器組成。可以實現標準為RS-485的有線串行通信接口，實現上位機對本系統的監控功能。
4、配置清單及技術規格
1、設備總體技術：1.1 外型：整體尺寸約 1570mm×750mm×1800mm；
1.2 實訓臺架的材料：雙層亞光密紋結構；
1.3 電源：
（1）電源輸入：三相AC 380V ±10% 50HZ 三相五線；
（2）電源輸出： 0~250／2A交流可調電源1路，380／2A三相交流電源2路、220V／2A單相電源2路、0~30V／2A直流可調電源1路，實驗管理器：具有時鐘、定時提醒、定時上電、定時切斷電源功能；
1.4 儀表/表頭：內部測量顯示：指針式交流電壓表1只，數字式直流電壓表3只、數字式直流電流表3只、數字式交流電壓表1只、數字式交流電流表1只，實時監控所測電壓/電流變化；
1.5 保護：短路保護、過載保護、欠壓保護、漏電保護，漏電保護動作電流≤30mA。
2、配置清單及技術規格：
| 序號 | 設備名稱 | 單位 | 數量 | 主要技術規格要求 | 備注 |
| 1 | ★主機模塊 | 套 | 1 | 輸入24點、輸出24點PLC | |
| 2 | 觸摸屏模塊 | 套 | 1 | 10寸觸摸屏； | |
| 3 | USB下載線 | 套 | 1 | 配套 | |
| 4 | ★受電弓升降控制電路模塊 | 套 | 1 | 按鈕、指示燈、電磁閥、氣源； |
由三個單元組成受電弓控制； 含二個模擬控制對象； |
| 5 | ★緊急、停放制動與轉向架監控控制電路模塊 | 套 | 1 | 按鈕、指示燈、電機 、溫度傳感器 、氣源； |
由三個單元組成緊急、停放制動與轉向架監控； 含一個模擬控制對象； |
| 6 | ★主斷環路控制電路模塊 | 套 | 1 |
按鈕 、指示燈、 電磁閥、氣源； |
由二個單元組成主斷環路控制電路； 含二個模擬控制對象； |
| 7 | ★空調控制電路模塊 | 套 | 1 | 按鈕、指示燈、風機、溫度傳感器 |
由三個單元組成主斷環路控制電路； 含全部模擬被控對象（電機）；； |
| 8 | ★列車VVVF牽引控制模塊 | 套 | 1 | 調節手柄、變頻器、電機、氣動剎車、旋轉編碼器 、氣源； |
由三個單元組成列車VVVF牽引控制電路； 含模擬被控對象； |
| 9 | ★客室照明控制電路模塊 | 套 | 1 | 按鈕、照明燈、指示燈； | 由一個單元組成； |
| 10 | ★列車自動門控制電路 | 套 | 1 | 按鈕、指燈、模擬門、傳感器； | 有一個單元組成； |
| 11 | 配電安裝實訓單元 | 套 | 1 | 由網孔板及安裝元件組成； | 詳見附表1 |
| 12 | 實訓用臺架 | 套 | 1 | 含實訓桌、實訓臺（可移動和固定、鋼制、表面噴塑、實訓用電源等； | 定制 |
| 13 | 常用工具 | 套 | 1 | 配套 | 詳見附表2 |
| 14 | 實訓用耗材 | 套 | 1 | 配套 | 詳見附表2 |
| 15 | 實訓指導書 | 本 | 1 | 配套 | |
| 16 | 安裝耗材 | 批 | 1 | 配套 |
附表1：配電安裝實訓單元
| 序號 | 名稱 | 技術規格 | 數量 | 單位 | 備注 |
| 1 | 網孔板 | 定制 | 1 | 塊 | |
| 2 | 空氣開關 | 6A、三相 | 1 | 只 | |
| 3 | 空氣開關 | 6A、二相 | 1 | 只 | |
| 4 | 熔斷器 | 額定電壓500V，額定電流2A，三相 | 1 | 只 | |
| 5 | 熔斷器 | 額定電壓500V，額定電流2A，二相 | 1 | 只 | |
| 6 | 接觸器 | 三常開主觸頭，額定電流9A | 5 | 只 | AC220V |
| 7 | 熱保護繼電器 | 額定電流20A，熱元件整定電流3.5A | 3 | 只 | AC220V |
| 8 | 熱保護繼電器座 | 配套 | 3 | 只 | |
| 9 | 時間繼電器 | 四檔可調，調定時間0～60S | 2 | 只 | AC220V |
| 10 | 按鈕 | NP4-11 | 5 | 只 | |
| 11 | 指示燈 | ND16 | 3 | 只 | |
| 12 | 電阻器 | 10W | 3 | 只 | |
| 13 | 中間繼電器 | 14腳 | 1 | 只 | AC220V |
| 14 | 中間繼電器座 | 14腳 | 1 | 只 | |
| 15 | 按鈕與指示燈支架 | 定制 | 1 | 只 | |
| 16 | 接線端子 | TB1012 | 3 | 只 | 12節/只 |
附表2：常用工具及耗材（與配電安裝實訓單元配套）
| 序號 | 名稱 | 技術規格 | 數量 | 單位 | 備注 |
| 1 | 數字萬用表 | 配套 | 1 | 臺 | |
| 2 | 斜口鉗 | 配套 | 1 | 把 | |
| 3 | 尖嘴鉗 | 配套 | 1 | 把 | |
| 4 | 剝線鉗 | 配套 | 1 | 把 | |
| 5 | 冷壓鉗 | 配套 | 1 | 把 | |
| 6 | 一字螺絲刀 | 4寸 | 1 | 把 | |
| 7 | 十字螺絲刀 | 4寸 | 1 | 把 | |
| 8 | 一字螺絲刀 | 3寸 | 1 | 把 | |
| 9 | 十字螺絲刀 | 3寸 | 1 | 把 | |
| 10 | 線槽 | PVC塑料，30×25 | 2 | 根 | |
| 11 | 導軌 | 35 | 1 | 米 | 鋁合金 |
| 12 | 插針 | 1.5mm2 | 1 | 包 | 1000只 |
| 13 | 導線 | BVR 1.5mm2 | 5 | 卷 | 黃綠紅藍，雙色各一 |
| 14 | 扎帶 | 100mm | 1 | 包 | 1000只 |
