液壓氣動語音多功能控制陳列柜

欄目分類：產品總目錄發布日期：2020-05-06 瀏覽次數：次

液壓氣動語音多功能控制陳列柜,液壓實訓臺使學員能夠掌握液壓系統故障分析技巧，快速準確地找出故障所在。咨詢熱線13122891392

聯系方式見右側懸浮框

中人教儀廠專業為客戶提供【液壓氣動語音多功能控制陳列柜,液壓實訓臺】的實訓室建設方案，對【液壓氣動語音多功能控制陳列柜,液壓實訓臺】施行三包售后服務，如果您對我們的【液壓氣動語音多功能控制陳列柜,液壓實訓臺】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。

ZRYY-GZ系統故障分析與排除實訓考核裝置,液壓故障實驗臺

液壓技術已廣泛應用于我國各個領域。由于液壓系統是結構復雜且精密度高的機、電、液綜合系統，液壓故障診斷難度較大，常常成為企業生產順行的重大障礙。本實驗臺將通過典型故障診斷處理傳授正確思路、科學方法和先進經驗，使學員能夠掌握液壓系統故障分析技巧，快速準確地找出故障所在。

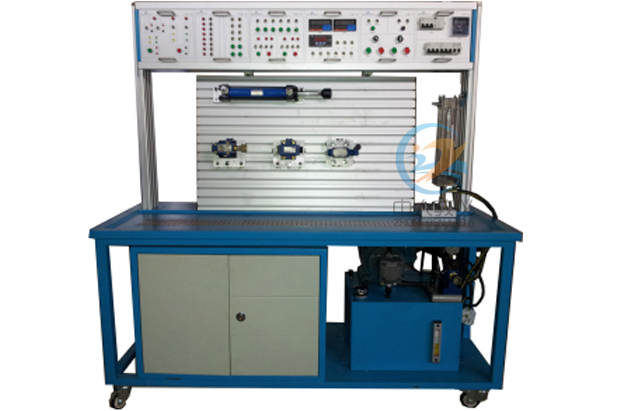

液壓系統故障分析與排除實訓考核裝置,液壓故障實驗臺

一、實驗項目

1、液壓系統的常見故障診斷與處理實驗；
2、基本回路組合、拼接實驗。
3、常用液壓元件的性能測試實驗。
4、液壓傳動系統組成示范演示實驗。
5、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
6、PLC控制實驗。
7、序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。

二、實驗內容

1、常用液壓元件的故障診斷實驗
實驗一：液壓壓力閥故障診斷與處理 1
實驗二：液壓壓力閥故障診斷與處理2
實驗三：液壓換向閥故障診斷與分析1
實驗四：液壓換向閥故障診斷與分析2
實驗五：液壓流量閥故障診斷與處理1
實驗六：液壓流量閥故障診斷與處理2
實驗七：液壓執行元件故障診斷與處理1
實驗八：液壓執行元件故障診斷與處理2
實驗九: 液壓系統常見故障診斷與處理1
實驗十: 液壓系統常見故障診斷與處理2
實驗十一: 液壓系統常見故障診斷與處理3
2、機電、液壓控制類實驗（PLC、繼電器）
實驗一：液壓泵的常見故障診斷與處理
實驗二：PLC控制常見故障診斷與處理1
實驗三：PLC控制常見故障診斷與處理2
實驗四：電器控制常見故障診斷與處理1
實驗五：電器控制常見故障診斷與處理2
實驗六：電器控制常見故障診斷與處理3
實驗七：電器控制常見故障診斷與處理4
4、可組合三項九大類50種液壓傳動基本回路實驗
4.1壓力控制回路
4.1.1調壓控制回路
（1）溢流閥壓力調定回路
（2）溢流閥單級遠程調壓回路
4.1.2變壓回路
（1）一級減壓回路
4.1.3卸荷回路
（1）三位四通換向閥的卸荷回路
（2）采用二位二通閥卸荷回路
4.1.4穩壓回路
（1）液控單向閥保壓回路
4.1.5卸壓回路
（1）節流閥卸壓回路
（2）順序閥的卸壓回路
4.2速度控制回路
4.2.1調速回路
（1）進油節流調速回路           （2）回油節流調速回路
（3）旁路節流調速回路           （4）調速閥控制調速回路
（5）差動連接增速回路           （6）調速閥節流閥并聯的二次進給回路
（7）用電磁閥和調速閥的減壓回路
4.2.2同步回路
（1）節流閥控制的同步回路
4.3方向控制回路
4.3.1換向回路
（1）換向閥控制換向回路         （2）順序閥控制順序回路
（3）二位四通閥，接近開關控制的順序回路
（4）壓力繼電器控制的順序回路
4.3.2鎖緊回路
（1）用換向閥鎖緊回路            （2）液控單向閥鎖緊回路
（3）單向閥鎖緊回路
另學生還可自行進行組裝、設計各種擴展回路實驗達90多種。
5、常用液壓元件的性能測試實驗
1）液壓泵的特性測試；
2）溢流閥的靜態特性測試；
3）節流閥速度負載特性測試；
4）調速閥速度負載特性測試；
5）減壓閥的靜態特性測試；
6）液壓缸的特性測試；
6、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
1）PLC指令編程、梯形圖編程學習；
2）PLC編程軟件的學習與使用；
3）PLC與計算機的通訊、在線調試；
4）PLC在液壓傳動控制中的應用以及控制方案的優化。

三、性能與特點

1、機架采用2mm冷軋鋼板按工業標準產品精制加工，表面噴塑處理，采用漏網式整體多重過濾的回油結構：鍍鉻孔式網板，疊加式油盒
2、實驗實訓工作臺面為特制帶T型槽結構的鋁合金面板，采用特殊定制，表面陽極氧化，有效工作面積大，保證能搭接復雜液壓回路。
3、電控模塊箱采用拔絲工藝生產的2.5mm鋁合金面板，箱體采用定制殼體，字體采用彩色分色絲映，美觀、絕緣、耐壓，且能快速裝卸。液壓由6個基本模塊組成：主控電源模塊板，儀表模塊，按鈕模塊， PLC可編程控制器模塊，繼電器模塊，故障診斷模塊，（提供全電器安全控制的功能，提供流量、壓力、電機、主電路的控制）。
4、安全保護措施：具有接地保護、漏電保護、過載保護、液壓泵防反轉保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實訓導線。
5、系統采用標準的工業用液壓元器件，所有液壓閥采用國際先進的力士樂技術液壓元件；
6、實訓回路即插即用：連接方式采用快換接頭，每個接頭都配有帶自鎖結構的單向閥（即使實訓過程中接頭未接好而脫落，亦不會有壓力油噴出），內部密封材料運用國際最新密封材料四氟材料密封圈；
7、實訓控制方式多樣化：實訓回路可運用機械控制、傳統的繼電器控制、先進的PLC自動控制等多種控制技術；
8、設備具有擴展空間：實訓配置方案可根據具體要求進行配置，也可對實訓設備增加元器件以及其他控制方式以增強實訓臺的功能，元器件均采用標準化接頭，對后期所新增的元器件實訓臺均可兼容；
9、可編控制器（PLC）能與PC機通訊：實現電氣自動化控制、可在線編程監控及故障檢測，以及可以運用PC機與PLC對液壓控制系統進行深入的二次開發等；
10、實驗臺電器控制由多種模塊板組成，可以滿足各類控制要求，各功能模塊之間組合使用連線，簡單、安全、可靠、控制功能齊全。故障診斷電器模塊均采用遙控方式設置，隱蔽性強，可重復。

四、主要技術參數

1）電動機型號：2HP        額定功率：1.5KW      額定轉速：1450r/min
2)電動機型號：3HP        額定功率：2.2KW      額定轉速：1450r/min
3)變量葉片泵：VP1-12     額定排量：6.67ml/rev   最高工作壓力：7Mpa
4)定量葉片泵：PV2R-8     額定排量：8ml/rev    最高工作壓力：7Mpa
液壓泵站安裝有吸油過濾器，空氣過濾器，液位計，溫度傳感器，油溫冷卻循環系統。
5）外形尺寸：1650×600×1600mm

五、液壓故障診斷與維修實驗臺配置清單

序號	名稱	型號	數量	備注
1	實驗臺架	1590´550´1680mm	1臺
2	實訓屏	帶“T”型溝槽鋁合金型材	1塊	中人教儀
3	定量葉片泵	PV2R1-8R-F	1臺
4	變量葉片泵	型號：VP-15 公稱排量：12L/min 額定壓力：7Mpa	1臺
5	驅動電動機	額定功率：1.5KW、額定電壓：380V	1臺
6	驅動電動機	額定功率：2.2KW、額定電壓：380V	1臺
7	油箱	65L	1個	中人教儀
8	濾油器	MF-04	1個
9	油溫油面計	YF-3”	1個
10	雙作用單出桿油缸	HOB32*150LA 壓力10Mpa 缸徑Ф32mm 行程150mm	2件
11	卸荷式調壓總閥	YC-10 工作壓力0.7~7MPa	1件
12	先導式溢流閥	Y-10B 調壓范圍0.5~6.3 MPa 流量10L/min	1件
13	先導式溢流閥	Y-25B 調壓范圍0.5~6.3 MPa 流量25L /min	1件
14	直動式溢流閥	DG-02 壓力6.3 MPa 流量10L/ min	2件	主閥
15	遠程調壓閥	YF-B8H1-S 調壓范圍0.6-8MPa 額定流量2L/min	2件
16	先導式減壓閥	J-10B 調壓范圍0.5-5MPa 流量10L/min	1件
17	順序閥	X-25B 調壓范圍0.5~6.3 MPa 流量25L/min	2件
18	壓力繼電器	EYX15-5	1件
19	節流閥	L-10B 工作壓力0.3~6.3 MPa 流量10L	2件
20	調速閥	T-10B 工作壓力0.5~6.3 MPa 流量10L	2件
21	單向閥	I-25B 壓力6.3MPa 流量25L/min	3件
22	液控單向閥	IY-25B 壓力6.3MPa 流量25L/min	1件
23	二位二通行程換向閥	22C-25B 壓力6.3 MPa 流量25L/min	1件
24	二位二通電磁換向閥	22E2-25BH 壓力6.3 MPa 流量25L/min	1件
25	二位二通電磁換向閥	22E2-25B 壓力6.3 MPa 流量25L/min	2件
26	二位三通電磁換向閥	23E2-25B 壓力6.3 MPa 流量25L/min	1件
27	二位四通電磁換向閥	24E2-25B 壓力6.3 MPa 流量25L/min	2件
28	三位四通電磁換向閥	34E2-25B 壓力6.3 MPa 流量25L/min	2件
29		34E2-25BH 壓力6.3 MPa 流量25L/min	1件
30		DSG-01-3C4 壓力6.3 MPa 流量25L/min	1件
31	液控順序閥	XY-25B 工作壓力0.5~6.3MPa 流量25L/min	1個
32	環形縫隙測試塊	FX 壓力1.5 MPa 流量10L/min	1件
33	細長小孔測試塊	XCH 壓力1.5 MPa 流量10L/min	1件
34	薄壁小孔測試塊	BBK 壓力1.5 MPa 流量10L/min	1件
35	橢圓齒輪流量計	LC-15 流量范圍0.3-1.5m3/h 公稱壓力1.6MPa	1件
36	蓄能器	NXQA-0.63/ 10-L-A 容積0.63L 壓力10MPa	1件
37	球閥	YJZQ-H10N 公稱壓力20MPa	1件
38	量筒	YL 550ml	1件
39	快換接頭	KJ 壓力10 Mpa	40套
40	快換接頭(單頭)	DT 壓力10 Mpa	83個
41	螺紋接頭	JT 壓力10 Mpa	30個	性能測試用
42	管用直通接頭	ZT 壓力10 Mpa	16個
43	管用直角接頭	GZ 壓力10 Mpa	16個
44	聚氨酯高壓油管	XPUΦ10-1 壓力10 Mpa	16根
45	三通接頭	SF3 壓力10 Mpa	6個	其中帶表三通接頭3個
46	四通接頭	SF4 壓力10 Mpa	2個	中人教儀
47	快換連接底板	KD 60mm´ 80mm	40個	中人教儀
48	油路板	YLB 壓力10 Mpa	28個	中人教儀
49	油缸底板	CT-DB	2個	中人教儀
50	頂缸座	GZ	1個	中人教儀
51	壓力表	YTN150 0.4級1.6Mpa壓力表	2個	無錫海天
52	壓力表	YTN60 2.5級10mpa耐震壓力表	2個	無錫海天
53	壓力表	YTN60 2.5級10 mpa壓力表	3個	無錫海天
54	可編程控制器	FX1S-20MR-001	1	三菱
55	PLC編程電纜	SC-09	1	三菱
56	繼電器	MY4NJ	6	歐姆龍
57	接近開關	TX-SN5C-NPN	4	臺灣北崎
58	霍爾元件	TX-12N4C-NPN	1
59	三相功率表	DK3-DV05	1	溫州華能
60	三相功率變送器	DT33S-W3.3KW	1	溫州華能
61	開關電源	S200-24	1	江蘇常州
62	開關電源	5V/1A	1	江蘇常州
63	變壓器	TK500	1	長沙麓山
64	空氣開關	DZ47-16A	1	正泰電器
65	保險	RT18-32	3	正泰電器
66	交流接觸器	[JZC1-44/36V]	7	正泰電器
67	航空插	XS12/2P	16	邁峰儀表
68	航空插	XS12/3P	11
69	航空插	XS12/4P	8
70	航空插	XS16/4P	1
71	紅燈按扭	ZB2-BWB41C	1	施耐德
72	綠燈按扭	ZB2-BW31C	8
73	紅燈按扭	ZB2-BWB42C	4
74	黃燈按扭	ZB2-BWB51C	6
75	轉換按扭	PBC[Y090]LYA7	1	臺博電器
76	方型按扭	LAS1J-22Z	1	紅波按扭
77	電壓表	85C-V30V	1	凱達利
78	電流表	85C-A20A	1	凱達利
79	指示燈	NHC-24V	4	上海馮事達
80	接線端子	1534	2	中人教儀
81	數顯轉速板		1	中人教儀
82	數顯溫度板		1	中人教儀
83	信號轉換模塊		1	中人教儀
84	PLC編程軟件		1套	三菱
85	PLC編程手冊（電子版）		1套	三菱
86	實驗操作手冊		1冊	中人教儀
87	密封膠帶		2卷
88	密封圈		1組
89	6"活動扳手		1個
90	開口扳手	19-22	1個
91	開口扳手	22-24	1個
92	開口扳手	24-27	1個
93	內六角扳手	1.5-10mm	1個
94	內卡環鉗	6"	1個
95	外卡環鉗	6"	1個
96	螺絲刀	+字150mm	1把
97	螺絲刀	—字150mm	1把
98	元件存放盆		3個
99	漏斗		1個
100	液壓油	50kg
