西門子1200PLC實驗臺
欄目分類：PLC實訓設備 發布日期：2021-08-18 瀏覽次數：次
上海中人教儀廠專業生產：西門子1200PLC實驗臺,PLC實訓臺,可編程技術實訓臺采用西門子CPU1214C ，14輸入/10輸出以上，含通訊模塊。鋁木結構，采用特制模具制作的優質鋁合金做框架。
聯系方式見右側懸浮框
【西門子1200PLC實驗臺,PLC實訓臺,可編程技術實訓臺】是根據客戶需求而寫的，非常具有代表性，在客戶搜索【西門子1200PLC實驗臺,PLC實訓臺,可編程技術實訓臺】時，都能通過我們來了解相關資訊，而且【西門子1200PLC實驗臺,PLC實訓臺,可編程技術實訓臺】在客戶有需求時提供參考意見。

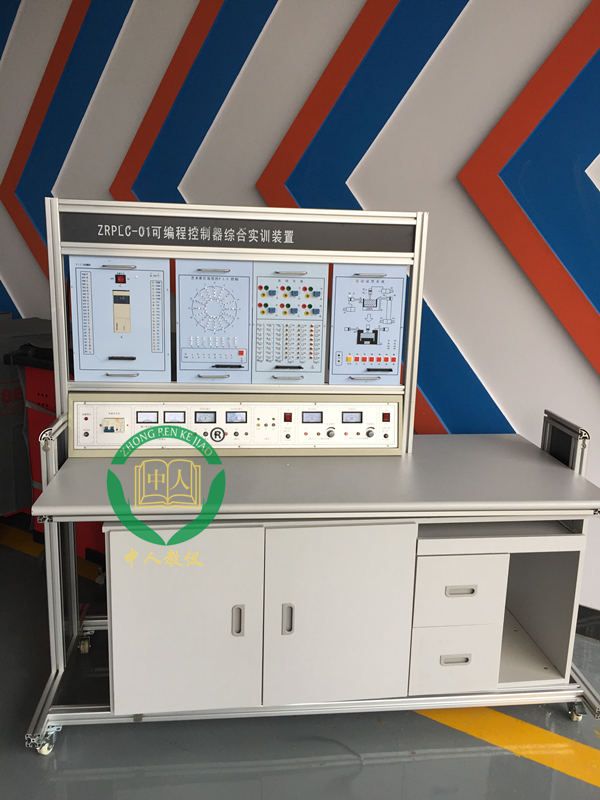

ZRPLC-01 西門子1200PLC實驗臺,PLC實訓臺,可編程技術實訓臺
技術參數：
1、電源
1.1電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。輸出交流220V工作電壓有高精度電流表與電壓表指示
A組:直流電壓+5V/3A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
B組: 直流電壓24V/2A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
C組:低壓直流穩壓電源，電壓+12V/-12V輸出，電流2A。
D組: 0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。
E組:恒流源，提供0-20mA恒流源
PLC：采用西門子CPU1214C ，14輸入/10輸出以上，含通訊模塊。
編程軟件及仿真實訓教學軟件：編程軟件學習光盤版，plc可編程設計與控制虛擬仿真軟件：可通過軟件內置PLC程序編程界面編程并可寫入虛擬PLC中控制3D仿真模型�？赡M輸送帶啟停及正反轉、不同尺寸物料雙通道分揀、物料供給控制、物料檢測、物料加工、機械控制、交通信號燈控制、不同尺寸物料三通道分揀、升降機控制、不同尺寸物料經傳輸帶正反轉輸送至不同倉庫、次品分揀、自動門控制、舞臺升降與幕布控制等不少于20個3D仿真模型。軟件還可監控虛擬PLC輸入/輸出狀態，當部件卡住時可使用復位功能復位。軟件具有分步式教學功能，從易到難教學。提供符合軟件名稱的著作權并進行現場演示。全室配一套教師教學設計系統，系統可以導入3DS、STL文件。并支持通過系統對此文件進行重新編輯，支持AC設置、CA設置、TA設置，將“AC設置”和“CA設置”中的動作進行串連，并可以設置每個動作的啟停時間，同時還具備全部重置和全部刪除功能�？梢酝ㄟ^平臺配套control將模型動畫文件加載到課件上進行三維動畫教學，實現課件中完全三維交互。該文件可支持PPT播放。現場提供教師教學設計系統的演示。
用電安全與觸電急救虛擬仿真系統：采用二維與三維結合的虛擬畫面，教導學生用電的安全和急救方法，軟件內設有單相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，單相觸電分維修帶電斷線、維修插座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法采用采用3D虛擬仿真技術展示，經過渲染和潤色，使模型看起來與真實部件一般無二，畫面逼真。通過實訓能夠對學生進行實訓室安全用電教育，提高學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處理電氣事故的實用操作措施，減少電氣事故的發生。
實訓模塊：
該裝置是為了配合PLC可編程控制器實驗臺使用而設計的外接演示裝置。它由LED發光二極管等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。該裝置在演示屏上位置可任意移動、互換。
包含以下模塊：
1）PLC001交通信號燈模塊
2）PLC002攪拌器模塊
3）PLC003藝術彩燈造型模塊
4）PLC004模擬電視發射塔模塊
5）PLC005電鍍系統模塊
6）PLC006基礎實驗模塊
7）PLC007自動送料裝車模塊
8）PLC008自動售貨機模塊
9）PLC009自動成型模塊
10）PLC010水塔自動供水模塊
11）PLC011郵件自動分揀模塊
12）PLC012自動洗衣機模塊
實驗內容：
1．與、或、非邏輯功能實驗
2. 定時器、計數器功能實驗
3．跳轉、分支功能實驗
4. 移位寄存器實驗
5．數據處理功能實驗
6. 微分、位操作實驗
7. 交通信號燈PLC自動控制
8. 攪拌器的PLC自動控制
9. 藝術彩燈造型的PLC控制
10. 模擬電視發射塔
11. 電鍍系統
12. 自動送料裝車系統
13. 自動售貨機
14. 自動成型系統
15. 水塔自動供水系統
16. 郵件自動分揀系統
17. 自動洗衣機系統
