小車運動控制系統實物教學模型

欄目分類：PLC實訓設備發布日期：2021-08-27 瀏覽次數：次

小車運動控制系統實物教學模型,直線運動plc控制對象系統采用步進電機滾珠絲杠傳動系統，實現傳動和定位要求。造型精美、體積緊湊、重量輕、堅固耐用，咨詢熱線13122891392

聯系方式見右側懸浮框

【小車運動控制系統實物教學模型,直線運動plc控制對象系統】是根據客戶需求而寫的，非常具有代表性，在客戶搜索【小車運動控制系統實物教學模型,直線運動plc控制對象系統】時，都能通過我們來了解相關資訊，而且【小車運動控制系統實物教學模型,直線運動plc控制對象系統】在客戶有需求時提供參考意見。

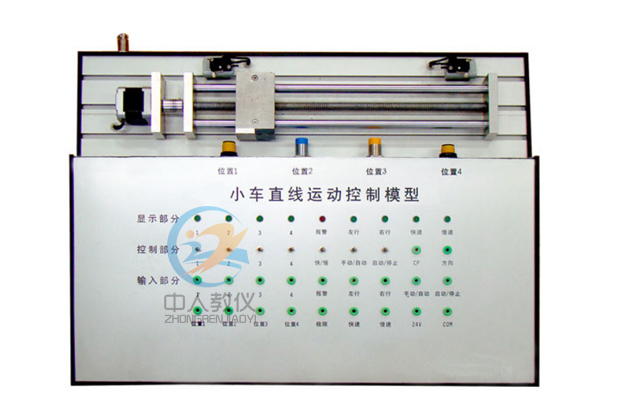

ZRPMX-03 小車運動控制系統實物教學模型,直線運動plc控制對象系統

概述

是一套工業自動化生產線小車運動控制過程的縮微模型，小車直線運動控制實訓模型采用步進電機滾珠絲杠傳動系統，實現傳動和定位要求。造型精美、體積緊湊、重量輕、堅固耐用，采用步進電機控制高質量驅動方案，有力保證系統穩定、精密和快捷響應能力。行程范圍400MM，裝有金屬感應（NPN）、霍爾（NPN）、光電傳感器（NPN）反饋控制，能滿足大中專院�？删幊炭刂破骷夹g(shù)的教學、課程設計和畢業設計。

技術參數

電源：?jiǎn)蜗郃C220V、50Hz
功率：<200W
尺寸：不小于600*400*220mm

設備結構：

實訓裝置臺架為金屬結構，實訓考核裝置模塊的I/O 端子、各常用模塊與的連接端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。

部分實訓項目：

1．機電設備的安裝與調試
（1）傳動裝置同軸度的調整
（2）滾珠絲杠的安裝與調整
（3）搬運設備安裝與調試
2．電氣控制電路的安裝與PLC編程
（1）電動機正反轉控制電路的連接與程序編寫
（2）電動機控制電路的連接與程序編寫
3．自動控制系統的安裝與調試
（1）傳感器的安裝與調試
（2）的自動控制
（3）機電一體化的自動控制
4．可用于考核或技能競賽，可考察的職業能力
（1）機械構件的裝配與調整能力
（2）機電設備的安裝與調試能力
（3）電路安裝能力
（4）電動系統的安裝與調試能力
（5）機電一體化設備的控制程序的編寫能力
（6）自動控制系統的安裝與調試能力
5、綜合實訓內容：
1）直線運動實訓
2）往返運動實訓
3）金屬感應片限位實訓
4）深色感應片限位實訓
5）磁性感應片限位實訓
6）傳感器自行選用
7）不同層次往返實訓
8）多級別A-C-B-A往返實訓
