溫度·壓力檢測實訓模型（模擬量實物）
欄目分類：PLC實訓設備 發布日期：2021-08-27 瀏覽次數：次
溫度•壓力檢測實訓模型（模擬量實物）,過程控制plc控制對象系統配置基本的水箱、管路、智能調節器、電磁泵等，利用不同工業液位測量傳感器，組成多種液位檢測系統，咨詢熱線13122891392
聯系方式見右側懸浮框
【溫度•壓力檢測實訓模型（模擬量實物）,過程控制p】是根據客戶需求而寫的，非常具有代表性，在客戶搜索【溫度•壓力檢測實訓模型（模擬量實物）,過程控制p】時，都能通過我們來了解相關資訊，而且【溫度•壓力檢測實訓模型（模擬量實物）,過程控制p】在客戶有需求時提供參考意見。

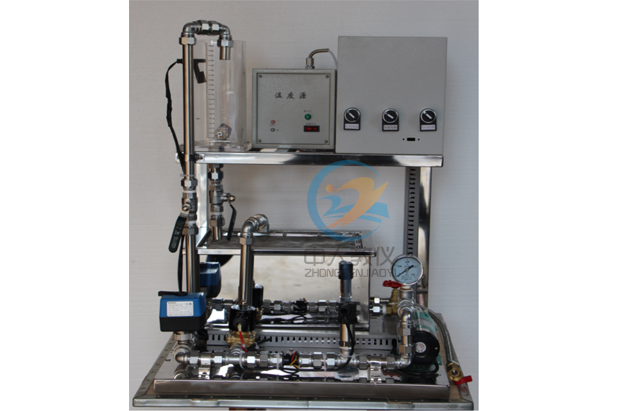

ZRPMX-06 溫度•壓力檢測實訓模型（模擬量實物）,過程控制plc控制對象系統
概述
plc控制雙容水箱實訓模型配置基本的水箱、管路、智能調節器、電磁泵等，利用不同工業液位測量，組成多種液位檢測系統，可提供的包括有：應變式液位器等。通過實驗熟悉的安裝測試方法，應用特點，測量范圍，安裝條件，掌握精度分析方法。
本裝置具有多重安全保護，提供IEC標準信號及相關測試點供接入進行編程實驗。
裝置技術條件
1）輸入電源：二相三線AC220V±10％ 50Hz；2）工作環境：溫度-10℃- +40℃,相對濕度<85%(25℃) 海拔<4000m；
3）裝機容量：<0.5kVA；
4）外形尺寸：400*600*700單位mm。
系統配置
| 執 行 機 構 | ||||
| 名稱 | 單位 | 數量 | 備注 | 型號 |
| 廣州新菱 | 只 | 1 | 電動球閥工作電壓24，控制電壓0-10v。 | SBA03 |
| 上海西山磁力泵 | 臺 | 1 | 無泄漏，低噪音，二相交流220VAC，15W。揚程1.5嗎m。 | MR-15 |
| 傳 感 變 送 器 | ||||
| 擴散硅壓力（液位）變送器 | 只 | 1 | 0-100kpa | |
| 溫州布萊迪壓力變送器 | 只 | 1 | 供電電壓9-24v，輸出4-20MA，標準接口，壓力范圍0-100kpa。 | SZ-801 |
| 合肥福斯達渦輪流量計及流量變送器 | 套 | 1 | （1）量程：選0-800L/h；（2）輸出信號：4-20mADC；（3）精度：0.2級。標準信號輸出4-20ma |
LWGY-A |
| 溫度變送器 | 套 | 1 | Pt100：A級；溫度變送器：0.5級精度，0-100℃。4-20ma標準信號輸出 | |
| 其 它 設 備 | |||
| 實驗用淡藍色透明有機玻璃水箱 | 只 | 1 | 1個圓型有機玻璃水箱，直徑15mm，高度15cm。 |
| 儲水箱 | 只 | 1 | 鏡面不銹鋼304。自動進排水減輕實驗老師工作200*150*200 單位mm |
| 不銹鋼支架 | 套 | 1 | 鏡面不銹鋼管管子做成。 |
| 配有24v直流穩壓電源 | 只 | 1 | 電流2A。 |
| 全部不銹鋼管及配件，增加設備的使用壽命。 | 套 | 1 | 管道及閥門：整個系統管道由不銹鋼管連接而成，所有的手動閥門均須采用優質球閥，避免管道系統生銹。 |
| 溫控實驗箱 | 套 | 1 | 由加熱箱、加熱環、Pt100、溫度變送器組成，加熱 最高溫度150度。 |
| 不銹鋼儲水箱 | 只 | 1 | 內有獨特的結構設計和不銹鋼過濾網，拆洗方便 |
| 儲水箱自動進、排水裝置 | 套 | 1 | 自動進排水減輕實驗老師工作 |
| 控制器 | |||
| PLC控制器 | 臺 | 1 |
1.14路開關量輸入 2.10路開關量輸出 3.2路模擬量輸入1路模擬量輸出 |
實驗內容
特性實驗水箱單容特性實驗
溫度特性實驗
電動閥流量特性實驗
壓力控制實驗
單回路控制實驗
1、電動調節閥支路單容液位控制實驗
2、電動調節閥支路流量控制實驗
3、溫度控制實驗
串級控制實驗
2、上水箱液位與電動閥支路流量串級控制實驗
變頻恒壓供水實驗；
工控組態軟件組態控制實訓
實時數據庫組態、M圖形動畫、報表、曲線、報警組態、設備通訊組態、腳本程序應用組態等實訓；
如對本產品/文章：溫度•壓力檢測實訓模型（模擬量實物）,過程控制p有任何疑問請隨時聯系我們，我們將盡力為您提供最全的實訓室建設方案和最優質的服務
本文關鍵詞：溫度•壓力檢測實訓模型（模擬量實物）,過程控制p
【溫度•壓力檢測實訓模型（模擬量實物）,過程控制p】是上海中人原創，如果您在了解產品的過程中受到啟發，想要咨詢相關設備的問題，我們將派專員為您解決疑問，或者您在閱讀【溫度•壓力檢測實訓模型（模擬量實物）,過程控制p】中有想不通的問題，也可以咨詢我們，我們將為您提供快速解決【溫度•壓力檢測實訓模型（模擬量實物）,過程控制p】問題的方案
